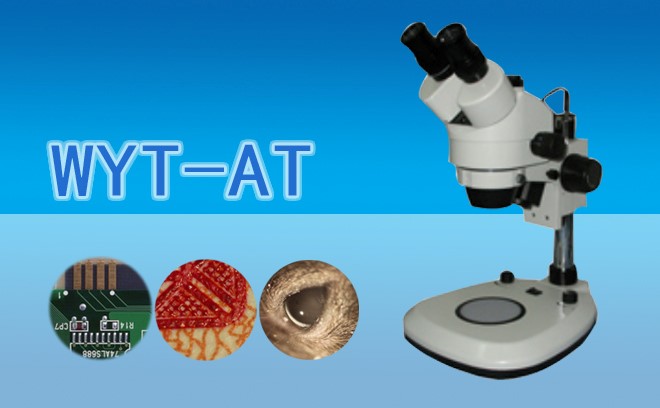

體視顯微鏡（又稱立體顯微鏡或解剖鏡）憑借其雙目立體視覺、長工作距離與大景深特性，廣泛應用于生物解剖、材料檢測、電子維修及文物修復等領域。其拍攝的圖像不僅包含樣本的表面形貌信息，還可通過光學附件（如偏光、熒光模塊）揭示微觀結構與成分特征。然而，如何從體視顯微鏡圖像中提取有效信息并轉化為科研或工業價值，是許多用戶面臨的挑戰。本文將從圖像基礎特征、分析工具、應用場景及優化技巧等維度，系統闡述體視顯微鏡圖像的分析方法。
一、體視顯微鏡圖像的基礎特征解析
1. 立體視覺與景深：三維結構的直觀呈現
原理：體視顯微鏡通過兩組獨立光路（物鏡與目鏡）分別捕捉樣本的左右眼圖像，經大腦融合后形成立體視覺，可直觀判斷樣本表面凹凸、孔洞或?qū)盈B結構。
景深優勢：相比復合顯微鏡，體視顯微鏡的景深可達數毫米至數厘米，適合觀察不平整樣本（如昆蟲復眼、金屬斷口）的全貌，避免因聚焦平面單一導致的局部信息丟失。
分析要點：觀察圖像時需注意立體感的強弱（如突起高度、凹陷深度），結合比例尺估算實際尺寸，并標記關鍵結構的位置關系（如裂紋走向、組件排列順序）。
2. 色彩與對比度：樣本特征的差異化表達
自然光成像：體視顯微鏡在白光照明下可呈現樣本的真實顏色（如植物葉片的綠色、礦物晶體的多彩），色彩差異常反映成分或組織差異（如健康組織與病變組織的色度變化）。
對比度增強：通過調節光源角度（如環形光、斜射光）或使用染色劑（如生物樣本的熒光標記），可突出樣本的邊緣、紋理或內部結構（如金屬表面的劃痕、纖維材料的交織方向）。
分析技巧：對比不同區域的色彩飽和度與亮度，識別異常區域（如色斑、色差）；結合灰度直方圖分析對比度分布，優化圖像顯示效果。
3. 分辨率與細節捕捉：微觀特征的極限呈現
分辨率限制：體視顯微鏡的分辨率通常為10-30μm（受物鏡數值孔徑與波長限制），適合觀察毫米至厘米級樣本的宏觀特征，但對微米級細節（如細胞形態、納米顆粒）的分辨能力有限。
細節優化：通過提高放大倍數（如更換高倍目鏡或物鏡）、使用微分干涉（DIC）或暗場照明技術，可增強樣本邊緣的銳度與紋理對比度，提升細節可見性。
案例：在電子元件維修中，通過暗場照明可清晰觀察焊點表面的微裂紋或氧化層，避免漏檢導致的產品故障。
二、體視顯微鏡圖像的分析工具與方法
1. 基礎測量工具：尺寸與角度的**獲取
比例尺標定：使用標準刻度尺或校準片（如1mm網格）標定圖像比例尺，將像素尺寸轉換為實際長度（如μm或mm）。
測量功能：通過顯微鏡配套軟件或第三方圖像處理工具（如ImageJ、GIMP），可測量樣本的長度、寬度、面積、角度等參數（如昆蟲觸角的分節長度、晶體夾角）。
應用場景：在材料檢測中，測量裂紋擴展長度以評估材料疲勞壽命；在生物解剖中，統計細胞數量或組織層厚度以分析生長狀態。
2. 圖像處理技術：噪聲抑制與特征增強
去噪處理：體視顯微鏡圖像可能因光源不穩定、樣本表面反光或傳感器噪聲產生顆粒感，可通過中值濾波、高斯模糊等算法平滑背景，保留邊緣細節。
對比度拉伸：通過直方圖均衡化或自適應對比度調整，擴大圖像的灰度范圍，突出暗部細節（如金屬內部的孔洞或夾雜物）。
偽彩色映射：將灰度圖像轉換為偽彩色（如熱力圖、彩虹色），通過顏色差異直觀展示高度或強度變化（如地形圖、應力分布圖）。
3. 三維重建與模擬：從二維到三維的深度解析
立體匹配算法：利用體視顯微鏡的雙目圖像，通過特征點匹配（如SIFT、SURF算法）計算視差圖，生成樣本的三維點云模型。
軟件工具：使用開源軟件（如MeshLab、3D Slicer）或商業軟件（如Agisoft Metashape）對點云進行去噪、網格化與紋理映射，獲得高精度三維模型。
應用價值：在文物修復中，三維模型可記錄文物原始形貌，輔助修復方案設計；在工業檢測中，三維模型可測量復雜零件的曲面偏差，指導加工工藝優化。
三、體視顯微鏡圖像的行業應用案例
1. 生物醫學領域：形態學研究與手術導航
昆蟲解剖：觀察昆蟲口器、翅膀的微結構，分析其功能適應性（如蜜蜂刺針的倒鉤設計）；通過熒光標記顯示特定組織（如神經節），研究其行為機制。
手術輔助：在顯微外科中，體視顯微鏡提供高倍立體視野，幫助醫生**分離組織（如神經束、血管），避免損傷重要結構；結合圖像分析軟件，可實時測量手術區域尺寸，指導器械操作。
2. 材料科學領域：缺陷檢測與性能評估
金屬材料：檢測焊接接頭的氣孔、裂紋等缺陷，分析其形成原因（如焊接電流過大、冷卻速度過快）；通過圖像紋理分析評估金屬的晶粒度與均勻性。
復合材料：觀察纖維與基體的界面結合狀態，識別脫粘、孔隙等缺陷；測量纖維直徑與排列密度，優化復合材料的力學性能。
3. 電子工業領域：元件檢測與維修支持
芯片封裝：檢查引腳焊接質量（如虛焊、橋接），測量焊點高度與直徑，確保符合工藝標準；通過紅外照明觀察芯片內部結構，輔助故障定位。
電路板維修：識別電路板上的腐蝕、短路或斷路問題；結合圖像對比功能，比對正常板與故障板的差異，快速定位故障點。
四、體視顯微鏡圖像分析的優化技巧
1. 拍攝參數優化：提升原始圖像質量
光源調節：根據樣本特性選擇照明方式（如透射光用于透明樣本、反射光用于不透明樣本），調整光源強度與角度以避免過曝或欠曝。
對焦策略：對不平整樣本采用“分層對焦”法，在不同高度聚焦后通過圖像疊加獲得全焦面圖像；對動態樣本（如昆蟲運動）使用高速快門減少模糊。
格式選擇：保存圖像時優先選擇無損格式（如TIFF、PNG），避免JPEG壓縮導致的細節丟失；對需要后期處理的圖像，可同時保存原始數據與處理后版本。
2. 分析流程標準化：確保結果可重復性
操作規范：制定圖像采集與分析的標準流程（如固定光源參數、統一測量工具），減少人為誤差；對關鍵分析步驟（如三維重建）進行交叉驗證（如使用不同軟件或算法）。
數據記錄：詳細記錄樣本信息（如來源、處理方式）、拍攝參數（如放大倍數、照明條件）與分析結果（如測量值、缺陷類型），建立可追溯的數據庫。
3. 跨學科協作：拓展圖像分析深度
生物與工程結合：在生物醫學研究中，聯合工程師開發專用圖像分析算法（如自動細胞計數、組織分割），提升分析效率；在材料科學中，與物理學家合作解析缺陷形成的力學機制。
軟件定制開發：針對特定行業需求（如文物修復的三維建模、電子維修的故障診斷），開發專用圖像處理插件或小程序，簡化操作流程。
體視顯微鏡圖像分析的本質是“從視覺信息中提取科學或工程價值”。通過理解圖像的基礎特征（立體視覺、色彩、分辨率），掌握分析工具（測量、處理、三維重建），并結合行業需求（生物解剖、材料檢測、電子維修），用戶可將體視顯微鏡從“觀察工具”升級為“數據源”與“決策支持平臺”。未來，隨著人工智能（如深度學習缺陷識別）與光學技術（如超景深體視顯微鏡）的融合，體視顯微鏡圖像分析將向自動化、智能化與高精度方向持續演進，為科研與工業創新提供更強助力。
