體視顯微鏡的幾個實用知識介紹

體視顯微鏡作為微觀觀察的“立體之眼”，憑借大景深、寬視野及三維成像特性，在工業檢測、材料分析及科研領域占據不可替代的地位。本文聚焦體視顯微鏡的基礎原理與實用技巧，結合其在芯片制造等高精度場景中的應用，系統梳理關鍵知識點。

一、基礎原理與成像特點

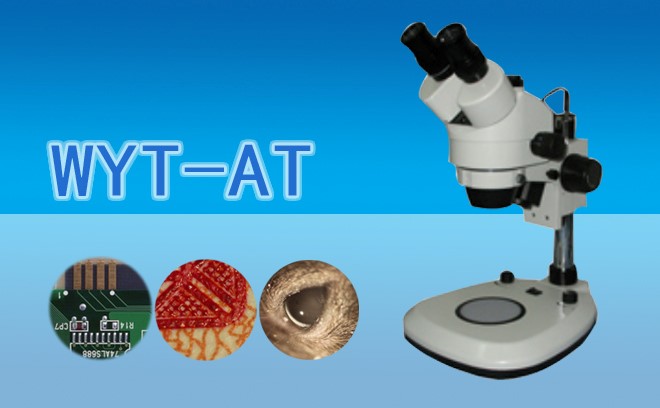

體視顯微鏡采用雙光路設計，通過兩組獨立物鏡與目鏡系統形成視差，*終在大腦中合成三維圖像。其核心優勢在于：

大景深：無需頻繁調焦即可清晰觀察起伏表面的細節，適用于芯片封裝中焊球、凸點的共面性檢測。

寬視野：?jiǎn)未纬上穹秶蛇_(dá)數毫米至厘米級，適合快速篩查晶圓邊緣缺陷或大面積樣品。

立體感：三維成像能力可直觀判斷表面凹凸、裂紋走向及層間剝離情況，例如在芯片劃片后檢測切割道邊緣的崩邊缺陷。

二、應用場景與選擇要點

在芯片制造全流程中，體視顯微鏡承擔著“快速質檢員”的角色：

晶圓檢測：用于晶圓表面劃痕、顆粒污染及薄膜均勻性的初步篩查，例如在化學機械拋光（CMP）后評估硅片表面粗糙度。

封裝工藝：在倒裝芯片（Flip Chip）封裝中，可檢測焊球高度、潤濕性及界面空洞，確保電氣連接可靠性。

失效分析：快速定位芯片表面的裂紋、腐蝕點或異物污染，結合能譜分析追溯污染來源。

選擇體視顯微鏡時，需關注以下參數：

放大倍數：通常為10x-500x，需根據觀察對象尺寸選擇合適范圍，避免過高倍數導致視野過小。

工作距離：大工作距離（如≥100mm）便于觀察高聳結構或進行微操作，如芯片引腳修復。

照明方式：環形照明、同軸光或偏振光可增強不同材質的對比度，例如使用偏振光識別應力雙折射。

三、操作技巧與維護保養

掌握正確的操作方法可提升成像質量與設備壽命：

調焦技巧：采用“粗調-細調”結合方式，先快速定位大致焦平面，再微調至清晰。對于高反射樣品，可適當降低光源亮度避免過曝。

樣品固定：使用專用夾具或真空吸附平臺固定樣品，避免手動調整導致的抖動或污染。

清潔維護：定期用鏡頭紙清潔物鏡與目鏡，避免指紋或灰塵影響成像；機械部件可定期涂抹專用潤滑脂保持順暢。

四、技術演進與未來趨勢

隨著技術發展，體視顯微鏡正朝著智能化、多功能化方向演進：

數字化集成：配備CCD/CMOS相機的體視顯微鏡可實現實時圖像采集與測量，結合軟件進行自動缺陷標記與尺寸分析。

三維重建：通過多角度成像與算法處理，可生成樣品的三維模型，用于虛擬裝配或逆向工程。

多模態聯用：與原子力顯微鏡（AFM）、掃描電鏡（SEM）等設備聯用，實現從宏觀到微觀的跨尺度分析，支撐芯片制造中的復雜工藝開發。

綜上，體視顯微鏡以其獨特的立體成像能力與寬視野優勢，成為芯片制造中不可或缺的工具。通過掌握其基礎原理、操作技巧及維護方法，可充分發揮其在工藝開發、質量控制及失效分析中的價值，推動半導體技術向更高精度、更可靠的方向發展。
